智能家居網板間（工業級）

1. 系統簡介
       智能家居工業級網板體驗間（SeaIOT-eHome）是針對高等院校物聯網實訓的需求，綜合運用傳感器采集、設備控制、無線傳感器網絡、嵌入式系統、網絡通信、中間件等物聯網技術以及多學科技術的交叉融合，依托部署在網板上的各種傳感器節點、控制節點、智能網關、智能終端實現家居生活環境的智能安全監測、智能安防監測、智能報警、智能設備控制、遠程視頻監控、網絡化遠程監控等功能，貼近實際智能家居系統，為物聯網專業教學提供了一個完備的應用實訓系統。
2. 系統構成
       智能家居工業級網板體驗間利用各種傳感器測量家居環境參數，結合嵌入式數據庫存儲技術將歷史數據統一保存管理；利用無線傳感器網絡統一管理各個節點；利用自動控制理論和反饋控制理論實現智能控制與無人值守；利用嵌入式Linux系統實現智能網關；利用Android系統實現智能終端，促使學生了解物聯網技術在智能家居等現實環境的應用；采用可靈活組裝的網孔板模式，可同時8組、每組3-6人實訓使用；并同時配置各種工業級設計物聯網節點及相關實訓耗材。

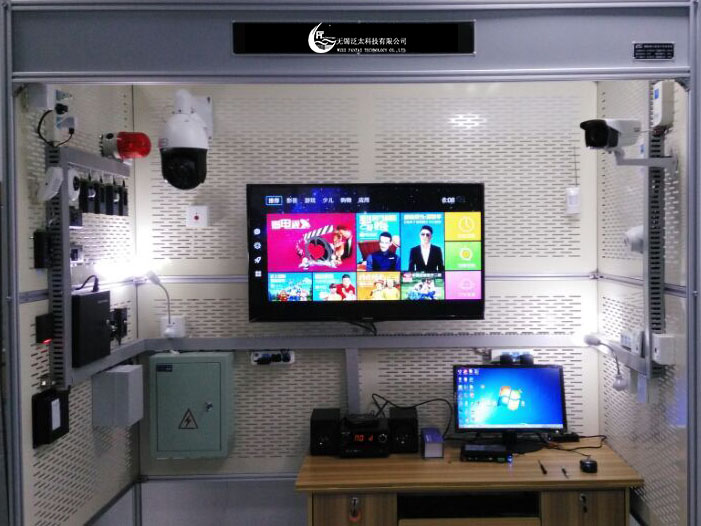

2.1 系統外觀

2.2 系統拓?fù)?br />

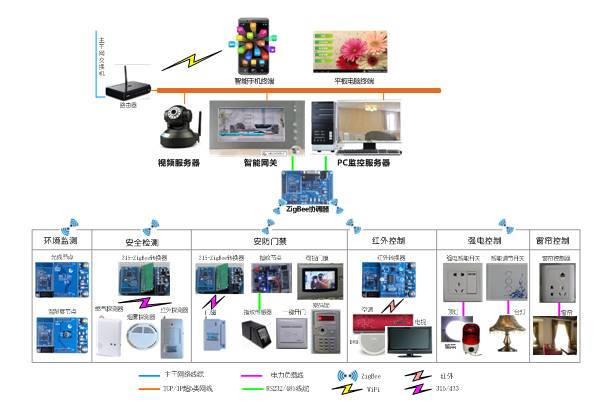

系統構成拓?fù)鋱D
3. 硬件資源
    智能家居工業級網板實訓系統主要由感知設備、安防門禁設備、控制設備、監控設備、智能網關、智能終端、以及鋁合金鋼架結構組成。
1） 感知設備
       主要由傳感器調理板、ZigBee通信模塊以及接口底板組成。本系統傳感器包括空氣溫濕度傳感器（工業級）、光照度傳感器（工業級）、二氧化碳傳感器（工業級）、燃?xì)馓綔y(cè)傳感器（工業級）、煙霧探測器（工業級）、以及紅外探測器（工業級）等，可根據客戶需求定制不同類型的傳感器節點。
2） 安防門禁設備
由可視門口機、視頻顯示器、密碼系統，機械帶反饋電子鎖，一鍵開門按鈕，指紋識別系統、門磁探測器組成，實現指紋錄入權限解鎖，密碼解鎖，密碼加身份識別解鎖，一鍵解鎖等功能。
3） 控制設備
       主要由執行設備、ZigBee通信模塊以及接口底板組成。因被控對象不同，主要分為交流供電型控制設備、紅外控制設備。交流供電型控制設備，主要包括控制器和交流電器，控制器封裝在標準的86盒內，交流電器只需插入86盒的兩相或三相插座內即可實現電器的開關控制，如照明燈、警笛、窗簾、電視、音響、空調等。紅外控制設備主要是學習遙控器的編碼，用一個紅外控制設備代替多個遙控器，如電視、空調等。
4） 監控設備
它是一種視頻服務器，具有IP地址和MAC地址，用于網絡視頻監控，包括三種攝像機（網絡槍機、網絡半球機網絡攝像機球機）。
5） 智能網關
       安裝在本地，主要由嵌入式主板組成，封裝在模具內，美觀大方。嵌入式主板集成ZigBee無線通信模塊，可設計為ZigBee協調器或路由器，分別用于建立ZigBee網絡或維護ZigBee網絡。主板也集成了WiFi模塊，用于連接無線路由器，降低以太網布線的復雜度。主板留有GPRS、3G模塊的接口，可根據客戶需求集成移動通信模塊。
6） 智能終端
Android平板電腦，運行智能家居軟件，實現家居環境監測、設備遠程控制、以及視頻監控等功能。
7） 鋼架結構
整體采用鋼結構及鋁合金型材承重支架，組成半封閉實訓環境，模擬真實家居環境。
4. 軟件資源
       系統軟件默認采用C/S結構，主要包括無線網絡傳感器數據透明傳輸軟件、智能網關基于Qt的智能家居系統軟件、基于Android的智能家居系統軟件、基于C#的智能家居系統軟件。同時系統提供基于B/S體系結構的智能家居網絡化遠程監控軟件。
    1）服務器端管理平臺軟件
       物聯網智能視頻監控服務端軟件是新一代的大型智能監控管理軟件，為用戶構建跨區域、跨網絡大型監控系統，并提供完整的解決方案。具有分布式設計與模塊化結構，C/S和B/S網絡結構，人性化操作界面，基于網絡的分布式視頻數據集中管理與存儲，還具有強大的智能識別與智能分析處理功能。同時支持監控室多畫面查看、單畫面的放大查看、監控點未連接顯示列表、畫面遮擋設置、遠程云臺控制、視頻錄像檢索與回放、設備日志管理、報警日志管理、操作日志管理、報警方式與顯示設置、網絡傳輸模式設置功能、報警功能開啟與屏蔽和用戶管理與權限分配等功能。
    2）遠程客服端軟件
       物聯網智能視頻監控PC客戶端軟件是用戶操作和瀏覽視頻的可視化界面，為用戶提供面向局域網和廣域網的視頻查看與報警管理功能。具有分布式設計與模塊化結構，C/S和B/S網絡結構，人性化操作界面，基于網絡的分布式視頻數據查看，智能報警模式多樣且可靈活設置等優勢。同時支持設備管理與在線設備顯示、監控點未連接顯示列表、監控現場實時查看、視頻錄像檢索與回放、設備日志管理、報警日志管理、操作日志管理和報警方式與顯示設置等功能。
    3）遠程手機端軟件
       物聯網智能視頻監控3G手機客戶端軟件提供用戶操作和瀏覽視頻的可視化界面，基于目前較新的3G網絡實現視頻監控現場的查看。采用B/S網絡結構，人性化操作界面，基于網絡的分布式視頻數據查看，智能報警模式多樣。支持用戶進行主動查看與報警查看功能，移動性很強，任何時間任何地點的3G信號覆蓋區域內都可使用。支持設備管理與在線設備顯示、支持監控點未連接顯示列表、支持監控現場實時查看、支持中國移動基于TD-SCDMA技術制式、支持中國電信基于CDMA2000技術制式、支持中國聯通基于WCDMA技術制式。）
4）基于Web的智能家居網絡化監控軟件
該軟件以智能網關為Web服務器，結合CGI應用程序接口、檢測與控制應用程序、以及HTML網頁，為用戶提供B/S方式的訪問與控制傳感層節點的平臺。

5. 系統功能

2. 環境自動監測與調節功能
       通過溫濕度傳感器、光照度傳感器對室內居住環境的狀態進行24小時實時監測，所有監測數據可以實時顯示在智能網關、PC監控服務器、平板電腦監控終端的GUI界面上。系統可以通過預置的上下限，自動控制空調、窗簾的開關狀態，調節居室環境。

3. 安全自動監測與報警功能
       通過煙霧探測器、燃?xì)馓綔y(cè)器模擬對居室火情、煤氣泄漏等進行實時監測，所有監測數據可以實時顯示在智能網關、PC監控服務器、平板電腦監控終端、Web監控終端的GUI界面上。系統可以通過預置的聯動關系和設置異常氣體濃度上下限，自動控制警笛報警，控制加濕器、窗簾等設備打開，調節居室環境。
4. 安防自動監測與報警功能
       通過門磁探測器、人體感應探測器、指紋識別器、可視門禁系統等對居室進行全方位實時監測，所有監測數據可以實時顯示在智能網關、PC監控服務器、平板電腦監控終端、Web監控終端的GUI界面上。一旦出現危險情況（如火災、煤氣泄漏或緊急求助）或非法入侵，智能家居控制系統就會通過預置的聯動關系，自動控制警笛報警，及時播放險情，發送警情短信。用戶可以通過平板電腦啟動網絡攝像頭查看居室環境，遠程控制窗簾、門鎖，處理警情等。另外，門口機和室內機之間可實現可視對講。
5. 智能家電控制功能
       智能控制支持自動控制與手動控制兩種方式。自動控制由用戶設置傳感器節點與控制設備的對應、以及閾值設置即可實現。手動控制可通過智能網關、Android智能終端、PC監控服務器、Web監控終端等四種不同的方式對吸頂燈、臺燈、警笛、窗簾等進行開關控制，對電視、音響、空調等遙控開關類設備進行紅外遠程開關、調節控制。
1）智能燈光控制系統
把所有能控制的電器組成一個管理系統，除了可以實現本地對家電的控制之外，還可以通過遙控、場景以及互聯網等多種控制方式實現對電器的智能管理與控制。并且可以與環境監控系統結合，實現自動智能化管理。
（1）燈光情景控制模式：通過對智能開關的組合學習，可以對家庭單元 的各個房間定義個性化的燈光場景需要。比如：全開全關模式、家庭影院模式、會客模式、起早模式等；
（2）聯動控制：燈光、電器(模擬空調)、電動窗簾三者的控制可以通過情景 控制模式聯動，如門磁可以設定與燈光、窗簾、電器等設備的聯動工作。比如：回家開門后，燈光打開、窗簾開啟、空調開啟等聯動工作。
2）電動窗簾系統
對窗簾進行智能控制和管理，可用軟件遙控實現對窗簾的開關、停止等控制，以及一鍵式場景效果的實現。
6. Web遠程監控功能
       系統支持網絡化遠程監測與控制功能。將智能網關與PC機處于同一個局域網內，在PC的瀏覽器上輸入智能網關Web服務器地址，如192.168.1.20/FTRemote.html，即可打開A8 web服務器的主頁，主要實現傳感器實時采集、歷史數據、設備控制、視頻監控等功能。
互聯網遠程實時動態攝像監控，可通過手機、電腦實時動態監控樣板間的情況。

6. 教學資源
       智能家居監控系統覆蓋了ZigBee無線傳感器網絡、Linux智能網關、Android智能終端、PC監控服務器、Web遠程監控等五部分，因此系統提供了豐富的課程實驗，包括zigbee基礎采集傳輸實驗，網關智能家居應用實驗，Android智能家居應用實驗，PC智能家居應用實驗、Web的智能家居網絡遠程監控實驗等，一條線貫穿，讓學生在實驗中逐步領悟物聯網的體系結構，關鍵技術以及實現方式，適合不同課程，不同側重點的教學、實驗和實訓。
